Un moyen d’essai unique dédié aux équipements et solutions « smart »
Votre navigateur ne prend pas en compte le javascript.
Pour vous permettre d'accéder à l'information, nous vous proposons de consulter la vidéo Un réseau pour tester les innovations en conditions réelle dans un nouvel onglet.

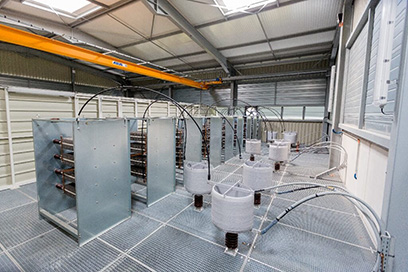

Concept Grid est un véritable réseau allant du poste source jusqu’à l’aval compteur. Le réseau HTA est composé de 3 km de liaisons souterraines et aériennes, auxquels s’ajoutent 120 km modélisés par des éléments RLC. Le régime de neutre peut être modifié à la demande.
Sept postes de distribution permettent l'alimentation d'un réseau de distribution basse tension d'une longueur totale de 7 km.
En plus de maisons témoins équipées et d'installations photovoltaïque, il est possible de modifier la configuration du réseau pour avoir un fonctionnement îloter, avec ou sans groupe électrogène.
L'association d'un simulateur temps réel et d'un amplificateur de puissance permettant de générer des scénarios de productions et consommations complexes.
Concept Grid est équipés d'un réseau de communication par fibre optiques et Ethernet permettant l'utilisation de protocoles de communications divers.
Il est notamment possible de tester des communications par CPL ou l’implémentation d’un contrôle-commande au standard CEI 61850.
Installation en conditions réelles
Concept Grid a été conçu pour être représentatif d'un réseau de distribution réel, du poste source au client. L’intégration d’un appareil ou d’une solution innovante peut ainsi être étudiée de façon réaliste.
La flexibilité du laboratoire permettant de tester un grand nombre de configuration et de situations dans un laps de temps court.
Documents à télécharger
-
Concept grid PDF - 451,42 Ko
Capacités techniques
Architecture
| Éléments | Description | À noter |
| Réseaux | 7 km réseau BT 4 km réseau HTA Réseau HTA modélisé par RLC équivalent à 120 km |
Réseaux aériens et souterrains Longueurs modulables |
| Postes | Un poste source (puissance disponible de 20 MVA) Sept postes de distribution HTA/BT (transformateurs de 50 à 1600 kVA) |
Utilisation de cellules coupure dans le vide. Utilisation d’un transformateur à tôle amorphe. |
| Quartier d'habitations | 5 habitations, pompes à chaleur, charges pilotables, bornes de recharge, PV, micro-éoliennes | Architecture Linky sur l’ensemble du quartier |
| Système de stockage stationnaire | Batterie Li-Ion 33 kW, 50 kW, 160 kW, 280 kW, 700 kW | |
| Plateforme de test de bornes de charges VE ultra rapide | Plateforme d’une surface de 160m² pouvant accueillir diverses bornes de charges VE ultra rapide |
Perturbations
| Réseaux HTA | Défauts | Aériens ou souterrains Monophasé à la terre, bi, triphasé 3 régimes neutres : résistif, compensé, actif |
| Réseaux BT | Amplificateur de puissance | Perturbation en tension, courant, fréquence Création d’harmoniques jusqu’à 25 kHz |
| Réseaux BT | Défauts | Mono, bi, triphasé |
Télécommunications
| Fibre optique monomode | Contrôle commande (IEC 61850) Transfert de données par IP-MLS |
Supervision, télé-conduite Mesures, fonctions avancées de réseau Pilotage d’équipement sur réseau |
| Réseau électrique | Communication par CPL | Architecture compteur Linky |
Simulation en temps réel
| Fonction | Description |
| Simulation | Licence OPAL-RT Temps réel Jusqu’à 8 cœurs P-HIL compatible |
| Amplification | 400 kVA en source ou charge Tension continue jusqu'à 1500 V |
